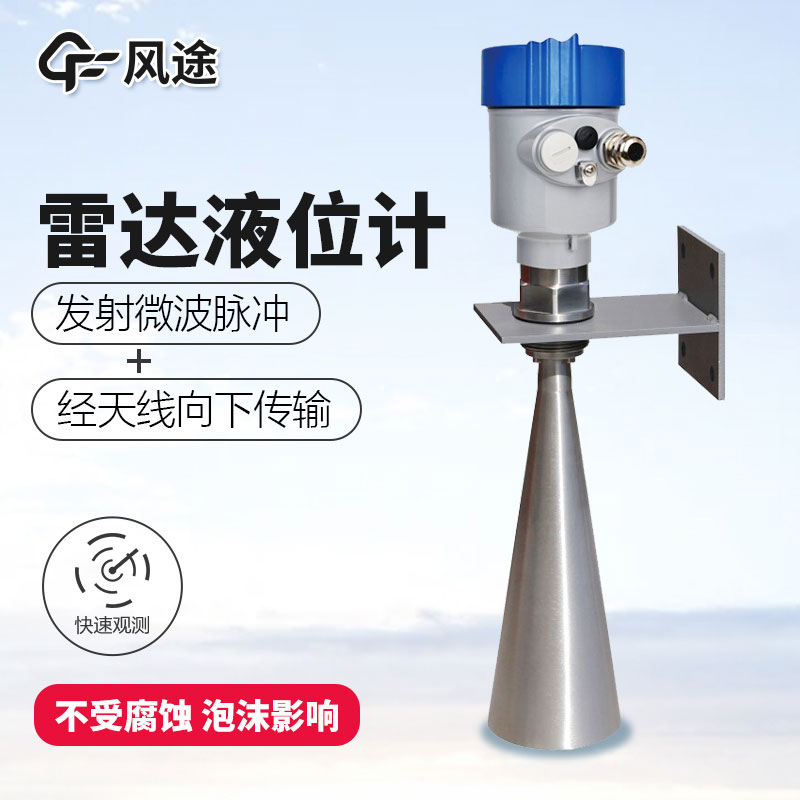

河道雷達液位計為河道，水渠，水池和水庫等情景下的液位監測裝置，該裝置由太陽能提供電能，不需要額外的電能，安裝簡單，使用方便。本實用新型能夠?qū)崿F(xiàn)實時在線液位數據的采集，當液位數據大于閾值時，觸發告警上送，裝置上送液位數據及裝置參數等至液位監測系統處，液位監測系統對數據進行分析，判斷是否發生警情。

雷達液位計工作模式為：發射—反射—接收模式。天線發出的電磁波經被測物表面反射返回時再由天線接收。在這一過程中電磁波自發射至接收所需時間正比于到達液面之距離；

D=C×T/2天線從反射回來的微波脈沖中接收并傳送到電子線路上，微處理器對該信號進行處理以確定微脈沖對物料表面的回波。正確識別回波信號是通過脈沖軟件來實現的，其精度可以達到毫米級。距物料表面距離D正比于脈沖時間行程T:

D=C×T/2

其中C為光速

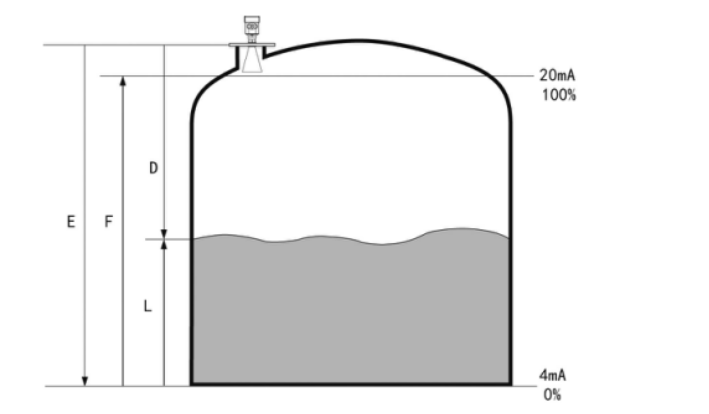

因空罐的距離E已知，則物位L為：

L=E-D

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4－20mA輸出。

技術參數

應用：耐溫、耐壓、輕微腐蝕的液體

測量范圍：30米

過程連接：螺紋、法蘭

介質溫度：-40～250℃

過程壓力：-0.1～4.0MPa

精度：±3mm

防護等級：IP67

頻率范圍：26GHz

防爆等級：ExiaⅡC T6 Ga/Exd ia IIC T6 Gb

信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus
